PLC (Programmable Logic Controller) – Bộ điều khiển logic có thể lập trình, là một thiết bị điện tử đóng vai trò then chốt trong lĩnh vực tự động hóa công nghiệp hiện đại. Với khả năng lập trình linh hoạt, dễ dàng tích hợp và kiểm soát nhiều quy trình phức tạp, PLC giúp giám sát và điều khiển hiệu quả máy móc, thiết bị trong dây chuyền sản xuất. PLC ngày càng được ứng dụng rộng rãi nhờ tính ổn định, độ chính xác cao và khả năng nâng cao hiệu suất vận hành. Để hiểu rõ hơn về cấu tạo, nguyên lý hoạt động cũng như cách lựa chọn PLC phù hợp, hãy cùng khám phá những kiến thức cốt lõi về thiết bị này trong các ứng dụng thực tiễn.
Nội dung
KHÁI NIỆM PLC LÀ GÌ ? BỘ LẬP TRÌNH PLC LÀ GÌ ?
PLC, viết tắt của Programmable Logic Controller (Bộ điều khiển logic lập trình được), là một thiết bị điện tử cho phép người dùng thay đổi thuật toán điều khiển thông qua các ngôn ngữ lập trình chuyên dụng. Nhờ khả năng linh hoạt này, PLC được ứng dụng rộng rãi trong các hệ thống tự động hóa nhằm kiểm soát và điều khiển quá trình vận hành một cách chính xác và hiệu quả.
Trên thị trường hiện nay, có nhiều thương hiệu PLC nổi tiếng đến từ các quốc gia phát triển như: Siemens (Đức), Omron và Mitsubishi (Nhật Bản), Delta (Đài Loan),…
Ngôn ngữ lập trình phổ biến trong PLC
Một số ngôn ngữ được sử dụng rộng rãi để lập trình cho PLC bao gồm:
- Ladder Logic (LAD): Ngôn ngữ phổ biến nhất, được thiết kế mô phỏng theo sơ đồ mạch điện hình thang, dễ học và dễ vận hành.
- Function Block Diagram (FBD): Dùng để biểu diễn các khối chức năng điều khiển, thuận tiện cho việc mô phỏng và trực quan hóa chương trình.
- Statement List (STL): Là ngôn ngữ dạng danh sách lệnh, thường được sử dụng trong các chương trình có yêu cầu xử lý logic phức tạp.
Trong số đó, Ladder Logic được sử dụng rộng rãi nhất do có cấu trúc dễ nhìn, dễ hiểu và thuận tiện trong việc giám sát cũng như chỉnh sửa chương trình điều khiển.

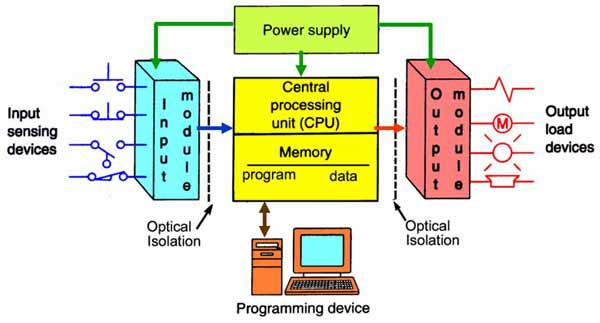

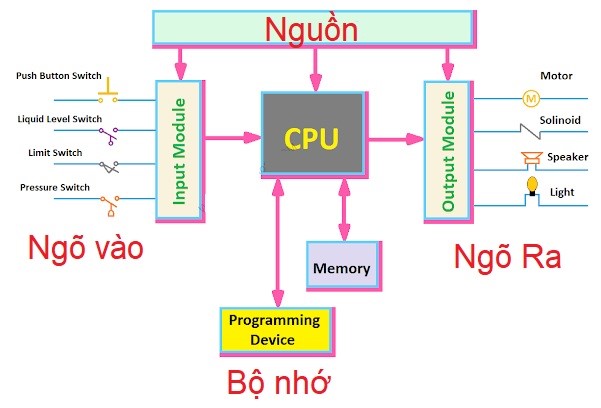

CẤU TẠO CỦA HỆ THỐNG PLC
Một hệ thống PLC (Programmable Logic Controller) được thiết kế với nhiều thành phần quan trọng, đảm bảo khả năng điều khiển tự động hóa trong môi trường công nghiệp. Các bộ phận chính của PLC bao gồm:
- Bộ nhớ chương trình: Bao gồm các loại như RAM (bộ nhớ truy cập ngẫu nhiên), ROM (bộ nhớ chỉ đọc), và có thể mở rộng thêm bằng EPROM (bộ nhớ có thể xóa và lập trình lại). Đây là nơi lưu trữ chương trình điều khiển, dữ liệu tạm thời và các thông tin cấu hình.
- Bộ xử lý trung tâm (CPU): Được xem là “bộ não” của PLC, CPU có nhiệm vụ xử lý chương trình điều khiển, thực hiện các phép toán và đưa ra các tín hiệu điều khiển đầu ra dựa trên tín hiệu đầu vào nhận được.
- Module đầu vào/đầu ra (I/O): Là thành phần trung gian giúp PLC giao tiếp với các thiết bị ngoại vi. Module I/O nhận tín hiệu từ cảm biến, công tắc, nút nhấn (đầu vào) và truyền tín hiệu điều khiển đến động cơ, van, rơ-le (đầu ra). Trong trường hợp cần mở rộng hệ thống, có thể tích hợp thêm các module I/O bên ngoài.
Ngoài ra PLC còn có những thành phần bổ trợ như:
- Cổng kết nối với máy tính: Thông qua các chuẩn giao tiếp như RS232, RS422 hoặc RS485, PLC có thể kết nối với máy tính để tải chương trình điều khiển, thực hiện giám sát và chẩn đoán hệ thống.
- Cổng truyền thông: PLC hiện đại thường tích hợp các chuẩn truyền thông như Modbus RTU. Tùy thuộc vào hãng sản xuất và dòng sản phẩm, còn có thể hỗ trợ các giao thức nâng cao như Profibus, Profinet, EtherCAT, hoặc CANopen để kết nối với các thiết bị tự động khác trong nhà máy.
Với cấu tạo linh hoạt và hiện đại, PLC đóng vai trò trung tâm trong các hệ thống điều khiển công nghiệp, giúp thực hiện các tác vụ tự động hóa một cách chính xác và hiệu quả.
>>> CDP Là Gì? Giải Pháp Quản Lý Dữ Liệu Khách Hàng Toàn Diện
NGUYÊN LÝ HOẠT ĐỘNG CỦA PLC
Hệ thống PLC được vận hành dựa trên một chu trình xử lý lặp đi lặp lại gồm 3 giai đoạn chính: thu thập dữ liệu đầu vào, xử lý thông tin, và điều khiển đầu ra.
- Tiếp nhận tín hiệu đầu vào: PLC sẽ thu thập dữ liệu từ các thiết bị ngoại vi như cảm biến, công tắc, hoặc các bộ phát tín hiệu khác trong hệ thống.
- Phân tích và xử lý: Theo hệ thống điều khiển được lập trình sẵn thì bộ xử lý trung tâm (CPU) sẽ phân tích các tín hiệu đầu vào, thực hiện logic điều khiển và đưa ra các quyết định xử lý phù hợp.
- Điều khiển đầu ra: Sau khi xử lý xong, PLC gửi tín hiệu điều khiển tới các thiết bị đầu ra như động cơ, hệ thống chiếu sáng, van điện từ… để thực hiện các hành động theo yêu cầu.
Bên cạnh đó thì hệ thống PLC còn có khả năng giám sát liên tục quá trình vận hành như theo dõi nhiệt độ, hiệu suất làm việc, ghi lại dữ liệu vận hành và đưa ra cảnh báo khi phát hiện bất thường. Nhờ đó, PLC không chỉ hỗ trợ điều khiển mà còn góp phần nâng cao độ an toàn và hiệu quả cho toàn bộ hệ thống tự động hóa.
ƯU ĐIỂM NỔI BẬT CỦA PLC TRONG CÔNG NGHIỆP
Hệ thống PLC có đưa ra được những ưu điểm nổi bật như sau:
- Khả năng chống nhiễu và độ tin cậy cao: Hệ thống PLC được thiết kế chuyên dụng cho môi trường công nghiệp khắc nghiệt. Với khả năng chống nhiễu tốt, PLC đảm bảo hệ thống vận hành ổn định, bền bỉ và đáng tin cậy trong thời gian dài.
- Xử lý linh hoạt: Với những bài toán khá logic và đơn giản đến các chuỗi điều kiện khá phức tạp mang tính tổ hợp. Hệ thống PLC đều có thể đáp ứng một cách hiệu quả. Điều này cho phép thiết bị thực hiện các quá trình điều khiển chính xác và phù hợp với từng yêu cầu cụ thể của dây chuyền sản xuất.
- Thiết kế nhỏ gọn, lắp đặt dễ dàng: Đại đa phần các PLC khá nhỏ gọn nên dễ dàng tích hợp vào các tủ điện hoặc bảng điều khiển mà không chiếm nhiều diện tích. Việc cài đặt nhanh chóng giúp tiết kiệm thời gian và công sức trong khâu triển khai hệ thống.
- Thay thế hoàn toàn rơ-le cơ học: PLC có thể thay thế toàn bộ hệ thống điều khiển rơ-le truyền thống, từ đó giảm bớt lượng dây nối phức tạp và linh kiện điện, đồng thời nâng cao sự đơn giản trong thao tác vận hành và bảo trì thiết bị.
- Hỗ trợ kết nối truyền thông công nghiệp: Với khả năng tích hợp các chuẩn giao tiếp hiện đại như Ethernet, Modbus, Profibus, Profinet, EtherCAT, CANopen…, PLC dễ dàng kết nối với các thiết bị khác trong hệ thống sản xuất cũng như trao đổi dữ liệu với các nền tảng điều khiển từ xa. Đây là bước tiến quan trọng giúp PLC trở thành một phần không thể thiếu trong các giải pháp nhà máy thông minh và công nghiệp 4.0.
MỘT SỐ HẠN CHẾ CỦA HỆ THỐNG PLC
- Giá thành cao: So với mạch điều khiển relay truyền thống, PLC có giá thành cao hơn. Tuy nhiên, trên thị trường Việt Nam, đã có sự xuất hiện của nhiều hãng PLC từ Đức, Nhật Bản, Mỹ, Trung Quốc… điều này đã tạo ra sự cạnh tranh và giúp giá thành trở nên hợp lý hơn so với trước đây.
- Chi phí phần mềm lập trình: Đối với việc lập trình PLC, người dùng phải mua phần mềm lập trình từ hãng sản xuất. Chi phí này thường khá cao bao gồm hai dạng: phần mềm miễn phí và phần mềm yêu cầu mua licence.
- Yêu cầu kiến thức lập trình: Để sử dụng PLC hiệu quả trong quá trình điều khiển, người dùng cần có kiến thức căn bản về lập trình PLC. Điều này yêu cầu đào tạo và học tập để nắm vững ngôn ngữ lập trình và logic điều khiển PLC.
ỨNG DỤNG THỰC TIỄN CỦA PLC TRONG ĐỜI SỐNG
PLC – Bộ điều khiển logic lập trình hiện nay được ứng dụng trong rất nhiều ngành nghề khác nhau từ sản xuất công nghiệp cho đến đời sống hàng ngày. Với tính linh hoạt cao, dễ lập trình cùng với khả năng hoạt động ổn định, PLC đã trở thành công cụ điều khiển lý tưởng trong nhiều hệ thống tự động hóa, cả đơn giản lẫn phức tạp. Dưới đây là một số ứng dụng phổ biến:
1. Trong ngành công nghiệp:
Hệ thống PLC hiện được sử dụng rộng rãi để điều khiển dây chuyền sản xuất, hệ thống đóng gói, băng tải, trạm xử lý nước thải, nhà máy xi măng, và nhiều quy trình tự động hóa khác. Với thiết kế mô-đun, PLC cho phép người dùng tùy chỉnh linh hoạt số lượng cổng vào/ra (I/O), dễ dàng mở rộng hoặc tích hợp thêm các chức năng theo nhu cầu thực tế của hệ thống.
2. Trong lĩnh vực giao thông:
Trong lĩnh vực giao thông thì hệ thống PLC được sử dụng để điều khiển hệ thống đèn được nhịp nhàng và linh hoạt. Từ đó giúp giảm thiểu tắc nghẽn và tối ưu hóa luồng di chuyển tại các giao lộ đông đúc.
3. Trong hệ thống nhà thông minh:
Hệ thống PLC hiện nay cũng được tích hợp vào các giải pháp nhà ở hiện đại nhằm kiểm soát ánh sáng, điều hòa không khí, rèm cửa hay hệ thống an ninh… một cách tự động, giúp tăng tiện nghi và tiết kiệm năng lượng.
4. Trong nông nghiệp:
Với hệ thống PLC thì hệ thống được tự động hóa trong sản xuất nông nghiệp. Thiết bị này hỗ trợ điều khiển hệ thống tưới tiêu, giám sát nhiệt độ – độ ẩm trong nhà kính, từ đó tối ưu hóa điều kiện sinh trưởng và tăng năng suất cây trồng.
>>> Robot AGV là gì? Ứng Dụng Robot AGV Trong Sản Xuất Thông Minh
Tổng kết:
Có thể thấy được hệ thống PLC không chỉ là công cụ điều khiển mạnh mẽ mà còn là “trái tim” của nhiều hệ thống tự động hiện đại. Từ công nghiệp nặng đến các ứng dụng dân dụng, thiết bị này góp phần quan trọng trong việc nâng cao hiệu suất, giảm chi phí vận hành và mang lại sự tiện lợi vượt trội. Ứng dụng PLC hiện nay gắn liền với quá trình chuyển đổi số trong nhiều ngành nghề khác nhau tại Việt Nam. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như các ứng dụng thực tế của PLC sẽ giúp bạn ứng dụng thiết bị này một cách hiệu quả hơn trong công việc, học tập và sáng tạo kỹ thuật.
